Die Sterilisatoren mit trockener Hitze der Serie DLST/L (Klasse 100 - ISO 5) wurden in Übereinstimmung mit den cGMP-Anforderungen entwickelt, um die vielfältigen Anforderungen der pharmazeutischen Industrie zu erfüllen und die folgenden Behandlungen durchzuführen: Die Sterilisation mit trockener Hitze ist ein umweltfreundliches Verfahren, bei dem keine Abfälle anfallen und das weder die Umwelt noch das Personal belastet. Gleichzeitig erfüllt das Verfahren die strengsten Anforderungen an die Reduzierung der bakteriellen Belastung. Geeignet für den Dauerbetrieb bis 300°C unter Verwendung von HEPA-Filtern, die mit einer speziellen Versiegelung versehen sind. Hauptanwendungsgebiete: leere Glaswaren (z.B. Fläschchen, Flaschen) Zubehör aus Edelstahl (z.B. Schalen, Maschinenteile) verschiedene feuchtigkeitsempfindliche Materialien pharmazeutische Grundprodukte und thermostabile chemische Verbindungen nichtwässrige Flüssigkeiten (z.B. Öle, Glycerine, etc.) Die Kammer ist in horizontaler Ausführung erhältlich. Für den Bau der De Lama-Sterilisatoren werden nur Komponenten von höchster Qualität und Zuverlässigkeit verwendet, die international erhältlich sind, um einen einfachen Austausch und eine maximale Lebensdauer des Systems zu gewährleisten.
ENTFEUCHTUNGSTUNNEL BOSCH HQL 3240 HQL-Anlagen sind ideal für die Sterilisation von Fläschchen. Die Besonderheit dieses Modells ist der geringe Durchsatz im Tunnel, der sich aus dem laminaren Heißluftstromverfahren mit seinem hohen Wirkungsgrad ergibt. Sterilisationstunnel werden auf Abfüllanlagen in der pharmazeutischen Industrie eingesetzt, um Glasbehälter vor der aseptischen Abfüllung zu sterilisieren. Diese Tunnel arbeiten mit forcierter Luft bei Temperaturen von bis zu 350°C. Die HQL-Trocknungs- und Sterilisationstunnel von Bosch arbeiten mit unidirektionaler Strömung, mit Prozesskurven des Temperaturverlaufs und deutlich reduzierten Sterilisationszeiten. Sie garantieren die konstante Präzision, die für die Validierung, Qualifizierung und zuverlässige Produktionsfähigkeit erforderlich ist. Über einen Filter wird die Außenluft in den Tunnel eingeleitet. Im Inneren des Tunnels wird die von Ventilatoren angesaugte Luft über Vorfilter und Schwebstofffilter in separaten Bereichen des Tunnels in den Versorgungs- und Kühlbereich geleitet. Nach dem Prinzip der laminaren Strömung wird der Luftstrom vertikal in die Behälter geleitet. Unterhalb des Förderbandes wird die Luft durch einen Rückführungskanal zum Ventilator zurückgeführt. Die Ventilatoren benötigen Frischluft für den Heizteil: Laminar-Flow-Einheit. Die Heizelemente im Umluftkanal dienen dazu, die Umluft auf die eingestellte Temperatur zu erwärmen. Unter den Schwebstofffiltern befinden sich Heizelemente mit einem Ausgang zu einem Temperaturregel- und Aufzeichnungsgerät. Die Kühlstrecke arbeitet mit laminarer Strömung.
Die Maschine wurde 2011 installiert und 2022 stillgelegt. Sie befindet sich in perfektem Zustand,
Ausstattung:
Innenhöhe der Kammer 450 mm
Breite der Innenkammer 450 mm
Tiefe der Innenkammer 1300 mm
Anzahl und Typ der Türen 2psv
Steuerungs- und Managementsystem Typ OLIPYA/WP-TS
Auslegungsdruck 2,5 barg /250 kPA
Auslegungstemperatur 139°C 412 K
Dampferzeuger Typ DLSG/O/E/C-24
Dampferzeugerleistung 33 kg/h
Auslegungsdruck des Dampferzeugers 4,0 bar / 500 kPA
Dampferzeuger-Auslegungstemperatur 152°C / 425 K
Stromversorgung (+/- 5%) 400 V - 50 Hz - Dreiphasig
Installierte Leistung 26 kW
Theoretisches Leergewicht 1200 kg
Theoretisches Gewicht hydraulischer Test 1463 kg

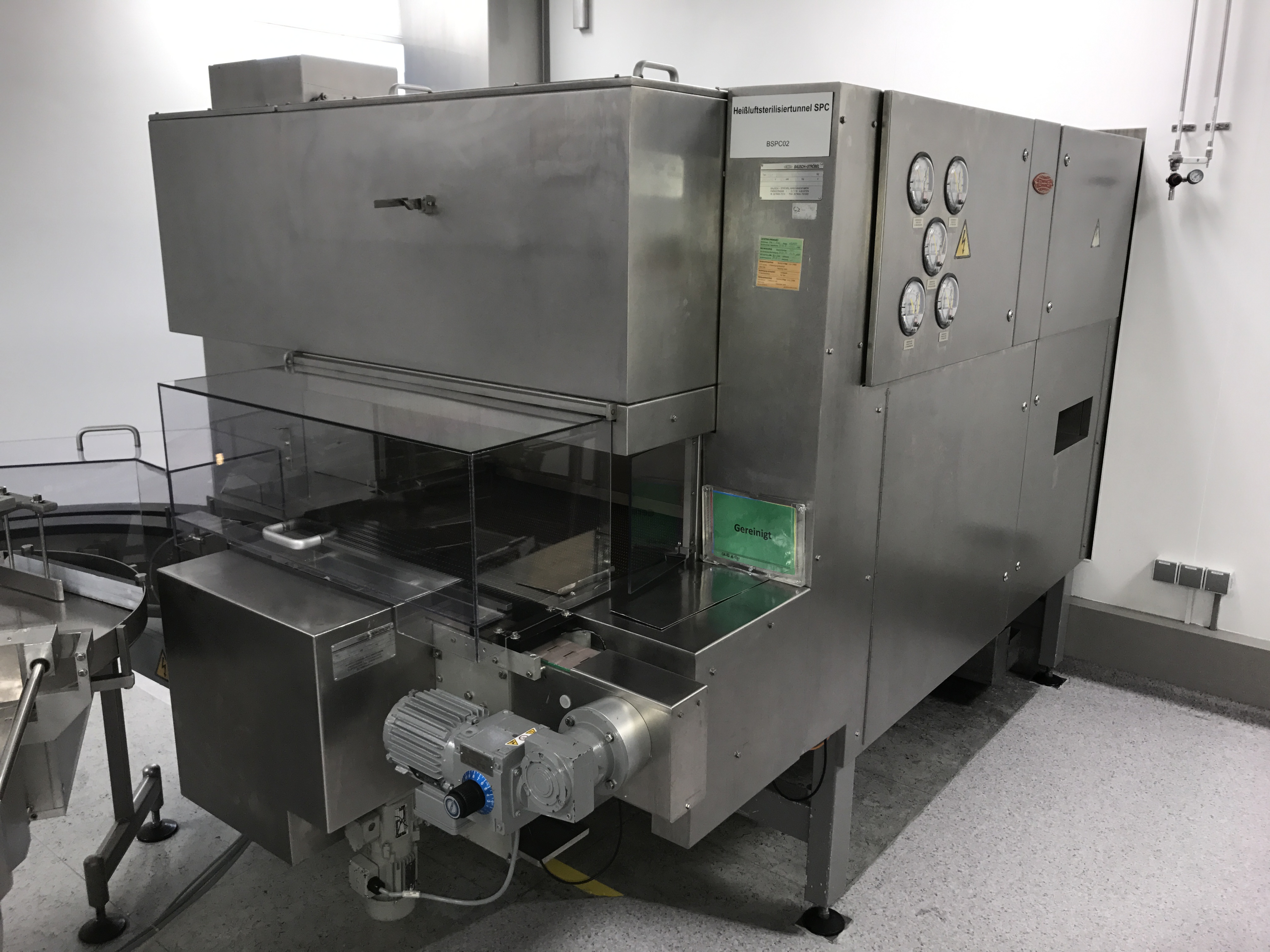

Bosch Strunck Entpyrogenisierungstunnel Modell TLQ U22 von 1988
Hersteller Strunk (Bosch)
Modell TLQ U24
Leistung max. 15000V/h
Tunnelbreite 400mm
Heißluftfilter filzdicht
Abmessungen (ungefähr):
- Tunnel L = 3,0m B = 1,3 m H =2,4 m; 2500 kg geschätzt
Luftbedarf:6 BAR
Spannung: 220 VOLT
Frequenz: 60 HERTZ
Phase: 3+1
EINGANGSRAUM
Die Einlasskammer kann in drei Volumen unterteilt werden.
Im oberen Volumen sind der Einlassventilator, der Abluftventilator, der Vorfilter und der HEPA-Filter installiert.
Die Peripherie des Filters steht unter Vakuum, da sie mit dem Abluftbereich verbunden ist. Keine Leckage kann die Fläschchen verunreinigen.
Im Zwischenraum befindet sich das Transportsystem, die Tunneleinlauftür mit dem dazugehörigen Motor und Potentiometer.
Abnehmbare Paneele ermöglichen den Zugang zu den drei Volumen für Reinigungs- und Wartungsarbeiten.
HEISSE KAMMER.
Der Aufbau der Warmkammer ist ähnlich wie der der Einlasskammer. Die Warmkammer ist jedoch thermisch isoliert und die Luft wird umgewälzt. Die Kammer besteht aus zwei ineinander liegenden Kästen. Die beiden Kästen sind durch eine Isolierschicht mit einer Mindestdicke von 120 mm und einer Höchstdicke von 150 mm getrennt.
Der innere Kasten, der auf bis zu 4OO°C erhitzt werden kann, ist an einem einzigen Punkt mit dem äußeren Kasten verschweißt, um eine Wärmeausdehnung zu ermöglichen, ohne die Struktur zu beschädigen.
Auf der rechten Seite befindet sich eine mit Isoliermaterial gefüllte Tür, die den Zugang zum Filterbereich, zum Ventilator und zu den Heizelementen ermöglicht.
Der Gebläsemotor befindet sich außerhalb der Kammer, oberhalb der Tunneldecke.
KÜHLKAMMER
Die Kühlkammer ähnelt der Ansaugkammer, jedoch wird die Luft umgewälzt.
Im oberen Teil befinden sich der Ventilator und der HEPA-Filter. Auf dem Dach befindet sich das Ausgleichsgebläse, das über einen Kanal die Kühlkammer mit dem Ansaugbereich des Zuluftgebläses in der Einlasskammer verbindet.
Im Zwischenraum, auf der Wartungsseite, ist das Kühlregister installiert. Die Wasserzufuhr zum Register wird durch ein Magnetventil geregelt. Eine von einem Motor bewegte Tür trennt den Tunnel von der Sterilkammer. Die Position der Tür wird durch ein Potentiometer erfasst.
Nutzbare Ablagefläche: 8,9 m2 (8 nutzbare Böden von 914 mm x 1219 mm)
Abstand zwischen den Regalen 105 mm
Diese 2 Elemente sollten es Ihnen ermöglichen, die Anzahl der Fläschchen und die Art der Fläschchen (>100
mm).
Kapazität des Verflüssigers: 150 kg Eis
Kühlung des Regals: 1,75°c/min mit Höchstwert bei -53°c
Erwärmung der Stellflächen: 2°c/min, maximale T°c der Stellflächen 65°c
ATM-Druck bei 0,1 mbar in 30 Minuten
Maximales Vakuum erreicht: 0,003 mbar
Druckanstiegsrate: 0,005 mb x l/s
zweitürige Autoklav 1345 liter
